Tornillo de hormigón cabeza hexagonal con sin arandela

Tornillo de hormigón cabeza hexagonal con sin arandela

Contact Us

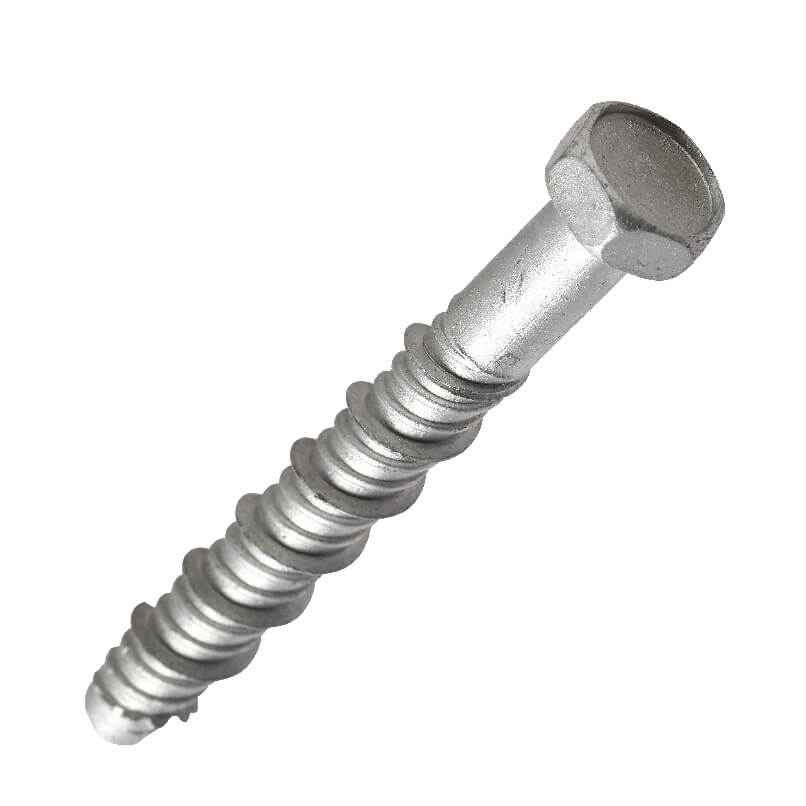

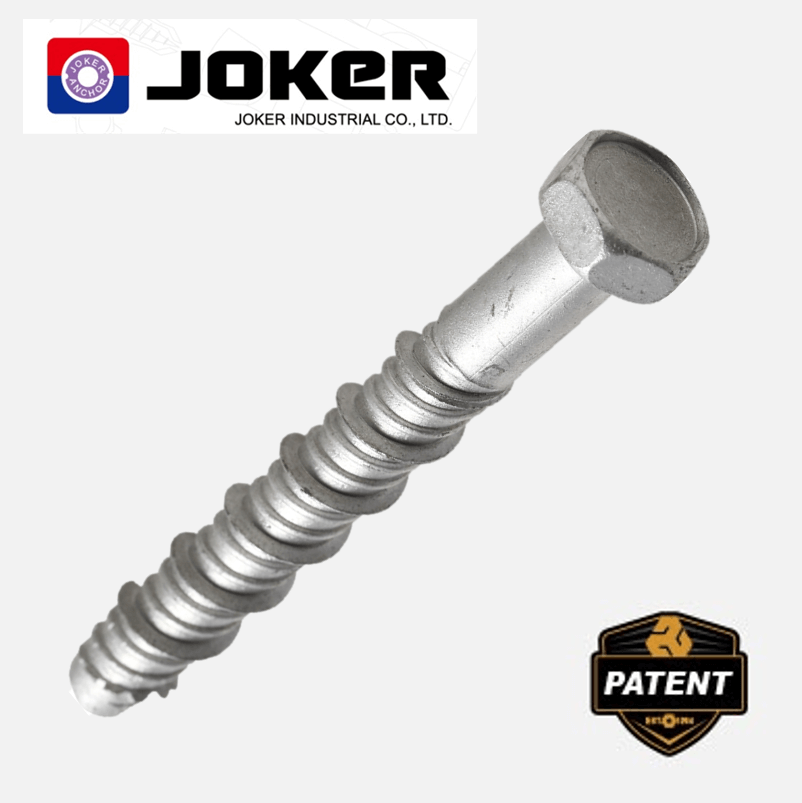

El tornillo de cabeza hexagonal con sin arandela para hormigón Joker es una potente solución de anclaje para una instalación fácil y rápida y con una mejor corrosión del revestimiento y alta capacidad de carga.

Está diseñado para aplicaciones como la fijación de configuraciones de aire acondicionado, la pila de carga, sistemas de rociadores, bandejas de cables y conductos de ventilación. La aprobación de ETA (Documento de Idoneidad Técnica Europeo) permite su uso en hormigón fisurado y no fisurado, así como en losas alveolares prefabricadas y pretensadas para sistemas no estructurales redundantes y la clasificación en clase de resistencia al fuego F120 garantizan aún más seguridad.

Hay dos revestimientos, zincado y 1000 horas de prueba de niebla salina, ambos disponibles.

ETA
Embedment depth in the concrete (mm)
DRILL HOLE DIAMETER (mm)
WRENCH SIZE(mm)
7.5X40
40
6
10
7.5X50
40
6
10
7.5X60
40 / 55
6
10
7.5X80
40 / 55
6
10
7.5X100
40 / 55
6
10
7.5X120
40 / 55
6
10
7.5X140
40 / 55
6
10
10.5X50
50
8
13
10.5X60
50 / 60
8
13
10.5X70
50 / 60
8
13
10.5X80
50 / 60
8
13
10.5X90
50 / 60
8
13
10.5X100
50 / 60
8
13
10.5X110
50 / 60
8
13
10.5X120
50 / 60
8
13
10.5X130
50 / 60
8
13
10.5X140
50 / 60
8
13
12.5X60
60
10
15
12.5X80
60 / 70
10
15
12.5X90
60 / 70 /85
10
15
12.5X100
60 / 70 /85
10
15
12.5X120
60 / 70 /85
10
15
12.5X140
60 / 70 /85
10
15
12.5X160
60 / 70 /85
10
15
12.5X200
60 / 70 /85
10
15
14.2X80
75
12
16
14.2X110
75 / 105
12
16
14.2X130
75 / 105
12
16
14.2X150
75 / 105
12
16
16.5X110
75 / 110
14
18
16.5X130
75 / 110
14
18
16.5X150
75 / 110
14
18

SIZE
THREAD LENGTH
DRILL HOLE DIAMETER (mm)
WRENCH SIZE(mm)
6.3X40
FULL THREAD
5
8
6.3X50
40
5
8
6.3X60
40
5
8
6.3X80
40
5
8
6.3X100
40
5
8
7.5X35
FULL THREAD
6
10
7.5X40
FULL THREAD
6
10
7.5X50
FULL THREAD
6
10
7.5X60
50
6
10
7.5X80
50
6
10
7.5X100
50
6
10
7.5X120
50
6
10
7.5X140
50
6
10
10.5X50
FULL THREAD
8
13
10.5X60
FULL THREAD
8
13
10.5X70
60
8
13
10.5X80
60
8
13
10.5X90
60
8
13
10.5X100
60
8
13
10.5X110
60
8
13
10.5X120
60
8
13
10.5X130
60
8
13
10.5X140
60
8
13
12.5X60
FULL THREAD
10
15
12.5X80
70
10
15
12.5X90
70
10
15
12.5X100
70
10
15
12.5X120
70
10
15
12.5X140
70
10
15
12.5X160
70
10
15
12.5X200
70
10
15
14.2X80
FULL THREAD
12
16
14.2X110
80
12
16
14.2X130
80
12
16
14.2X150
80
12
16
16.5X110
80
14
18
16.5X130
80
14
18
16.5X150
80
14
18
  • Tornillo de hormigón Joker con una evaluación ETA 14/0374 y ETA 21/0177 la categoría de rendimiento de sistemas no estructurales redundantes para estándares de seguridad adicionales.
  • El diseño del tornillo para hormigón con rosca triple hi-low ofrece el máximo rendimiento.
  • El sistema de anclaje sin expansión permite espacios libres axiales y de borde reducidos.
  • El tornillo de hormigón Joker de 6 mm de diámetro de broca ofrece la posibilidad de uso en losas alveolares pretensadas, es ideal para la instalación aérea, simplifica enormemente el trabajo.
  • La aprobación de ETA del tornillo de hormigón permite el ajuste y fácil de quitar por completo
  • Las diferentes profundidades de empotramiento aprobadas permiten que los tornillos se utilizan en una amplia gama de aplicaciones, lo que garantiza una excelente flexibilidad.
  • Clase de resistencia al fuego F120

APLICACIONES

  • Barandillas protectoras
  • Consolas / Placas base
  • Perfiles metálicos
  • Sistemas de estantes
  • Barreras de protección
  • Resultados / fijaciones de vigas
  • Anclaje temporal, e.g. del equipo de construcción
  • Puntales de encofrado

MATERIALES DE CONSTRUCCIÓN

  • Hormigón fisurado y no fisurado.
  • Viga hueca de hormigón pretensado.
  • Ladrillos macizos.

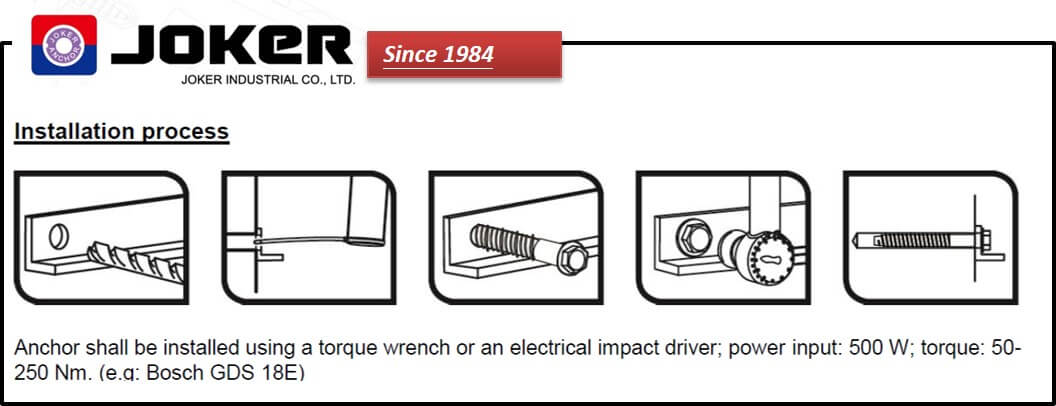

Montaje

  1. Taladre un orificio en el material base, el orificio debe perforarse más profundo que la profundidad de empotramiento del tornillo de acuerdo con nuestras instrucciones de instalación ETA (se requiere orificio piloto)
  2. Limpie el orificio de todos los escombros.
  3.  Inserte el extremo puntiagudo del tornillo para concreto a través del accesorio y en el orificio del material de base.
  4. Atornille el tornillo o use una llave de impacto eléctrica lentamente, permitiendo que las roscas penetren en el material base.
Video
