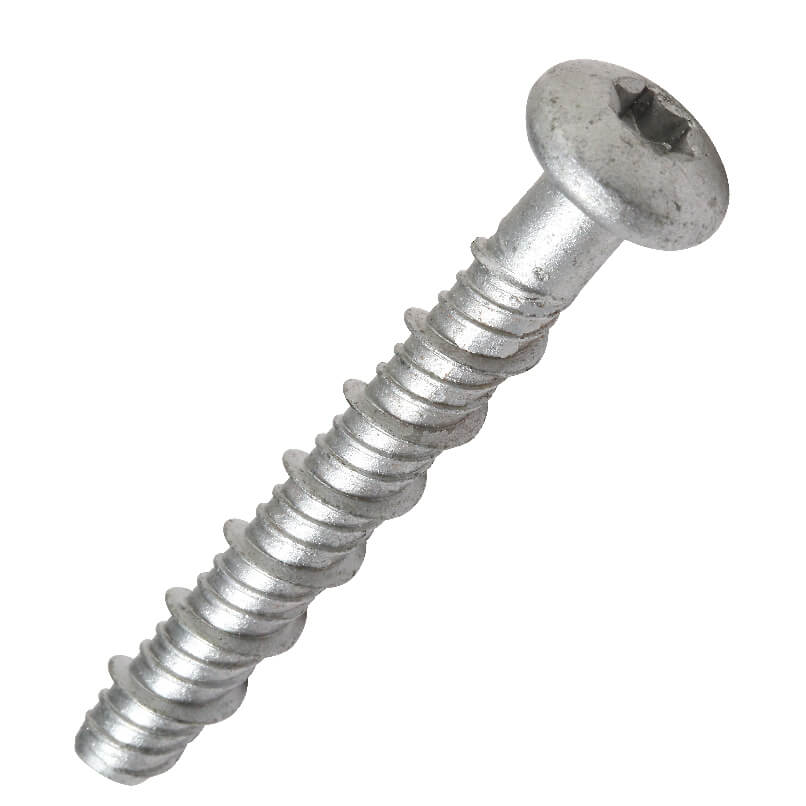

Tornillo de hormigón cabeza alomada

Tornillo de hormigón cabeza alomada

Contact Us



El tornillo de cabeza alomada para hormigón Joker es una potente solución de anclaje para una instalación fácil y rápida y con una mejor corrosión del revestimiento y alta capacidad de carga.

Está diseñado para aplicaciones como la fijación de configuraciones de aire acondicionado, la pila de carga, sistemas de rociadores, bandejas de cables y conductos de ventilación. La aprobación de ETA (Documento de Idoneidad Técnica Europeo) permite su uso en hormigón fisurado y no fisurado, así como en losas alveolares prefabricadas y pretensadas para sistemas no estructurales redundantes y la clasificación en clase de resistencia al fuego F120 garantizan aún más seguridad.

Hay dos revestimientos, zincado y 1000 horas de prueba de niebla salina, ambos disponibles.

SIZE
Embedment depth in the concrete (mm)
DRILL HOLE DIAMETER (mm)
7.5X42
40
6
7.5X50
40
6
7.5X72
40 / 55
6

SIZE
THREAD LENGTH
DRILL HOLE DIAMETER (mm)
6.3X30
FULL THREAD
5
6.3X40
FULL THREAD
5
6.3X50
FULL THREAD
5
6.3X60
FULL THREAD
5
7.5X42
FULL THREAD
6
7.5X50
FULL THREAD
6
7.5X72
FULL THREAD
6
  • Tornillo de hormigón Joker con una evaluación ETA 14/0374 y ETA 21/0177 la categoría de rendimiento de sistemas no estructurales redundantes para estándares de seguridad adicionales.
  • El diseño del tornillo para hormigón con rosca triple hi-low ofrece el máximo rendimiento.
  • El sistema de anclaje sin expansión permite espacios libres axiales y de borde reducidos.
  • El tornillo de hormigón Joker de 6 mm de diámetro de broca ofrece la posibilidad de uso en losas alveolares pretensadas, es ideal para la instalación aérea, simplifica enormemente el trabajo.
  • La aprobación de ETA del tornillo de hormigón permite el ajuste y fácil de quitar por completo
  • Las diferentes profundidades de empotramiento aprobadas permiten que los tornillos se utilizan en una amplia gama de aplicaciones, lo que garantiza una excelente flexibilidad.
  • Clase de resistencia al fuego F120

APLICACIONES

  • Barandillas protectoras
  • Consolas / Placas base
  • Perfiles metálicos
  • Sistemas de estantes
  • Barreras de protección
  • Resultados / fijaciones de vigas
  • Anclaje temporal, e.g. del equipo de construcción
  • Puntales de encofrado



MATERIALES DE CONSTRUCCIÓN

  • Hormigón fisurado y no fisurado.
  • Viga hueca de hormigón pretensado.
  • Ladrillos macizos.

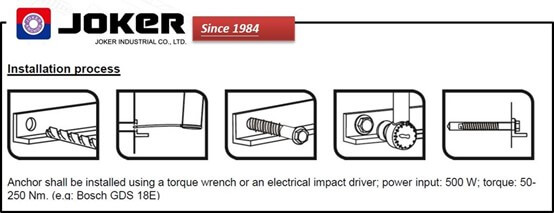

Montaje

  1. Taladre un orificio en el material base, el orificio debe perforarse más profundo que la profundidad de empotramiento del tornillo de acuerdo con nuestras instrucciones de instalación ETA (se requiere orificio piloto)
  2. Limpie el orificio de todos los escombros.
  3.  Inserte el extremo puntiagudo del tornillo para concreto a través del accesorio y en el orificio del material de base.
  4. Atornille el tornillo o use una llave de impacto eléctrica lentamente, permitiendo que las roscas penetren en el material base.
