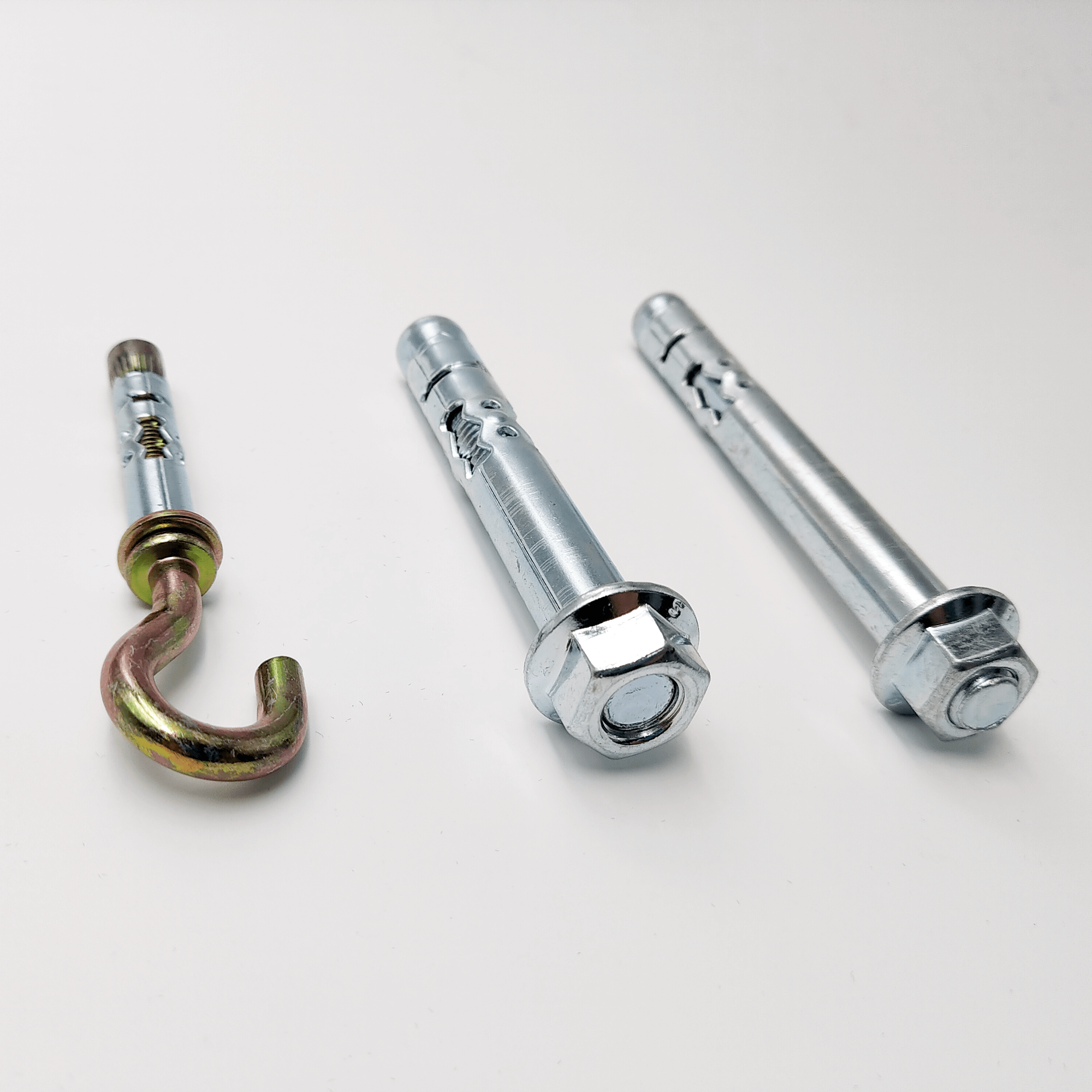

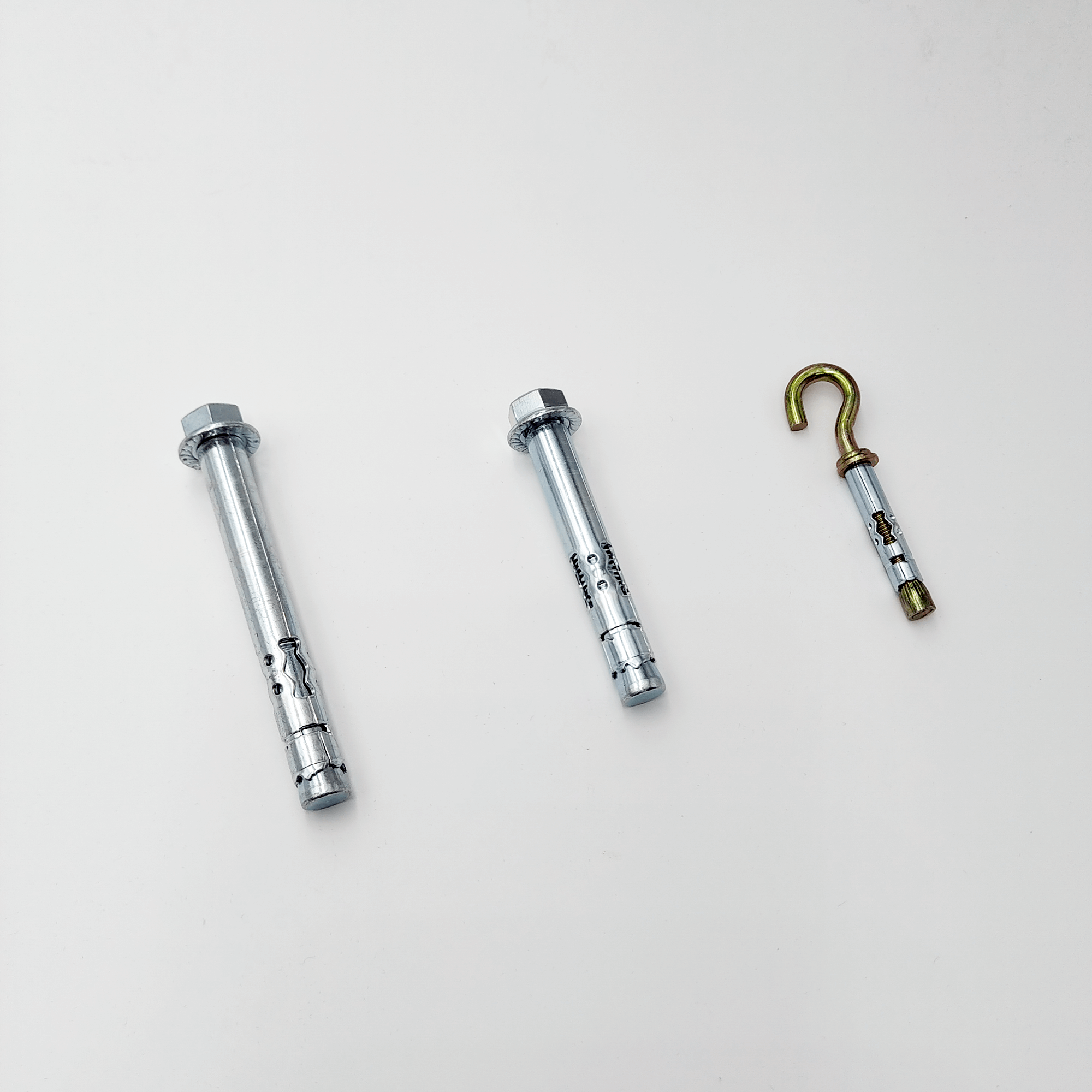

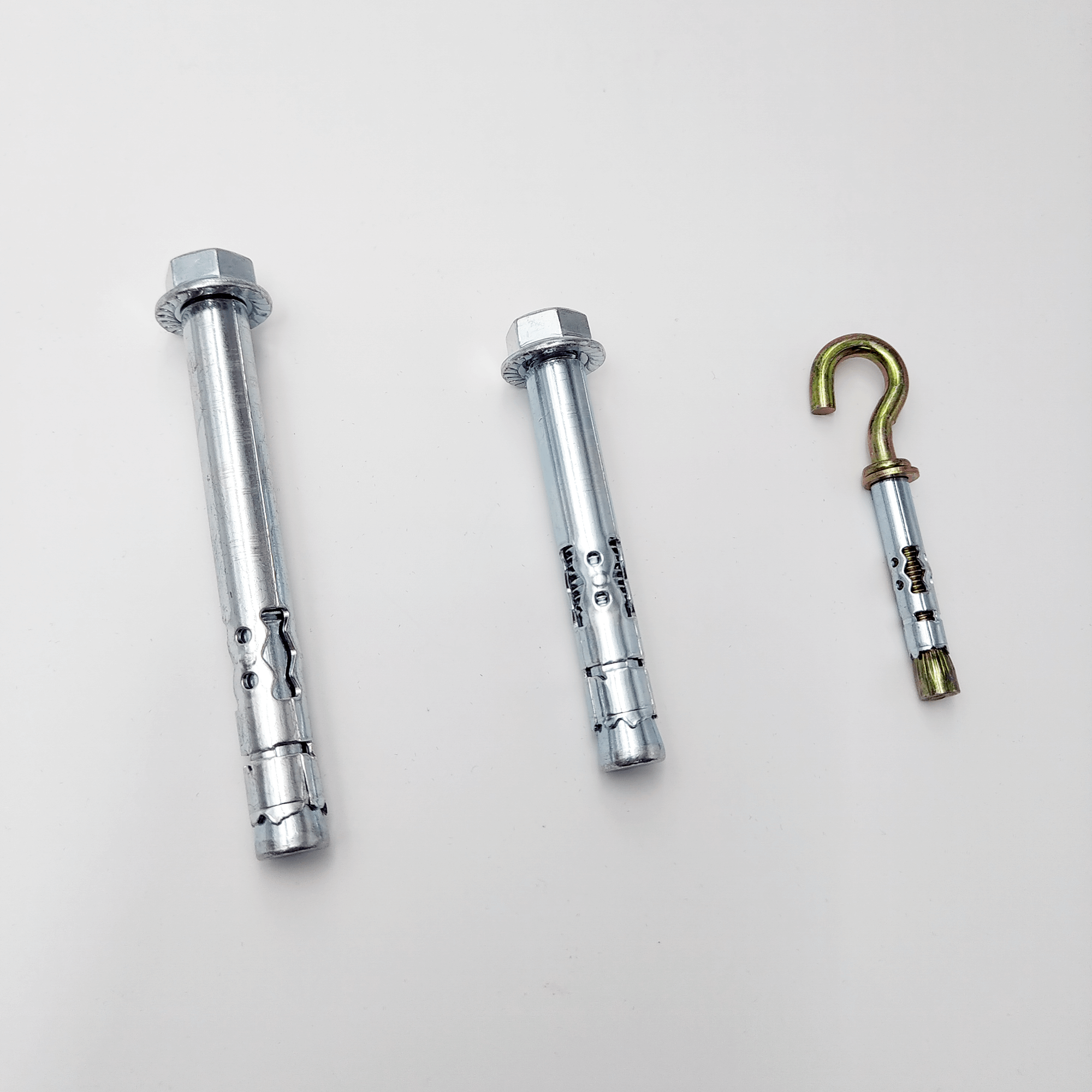

Hülsenanker mit Haken Öse

Joker Hülsenanker ist ideal für leichte oder schwere vormontierte Befestigungen in gerissenem und ungerissenem Beton. Wie zum Beispiel Kragarme, Handläufe, Kabelrinnen und die Sicherung der Balken von Terrassendielen. Der Endbenutzer mit optimiertem Patentdesign kann den Anker leicht verdrehen und installieren. Hülsenanker funktionieren, indem sie in ein in Beton gebohrtes Loch eingesetzt werden. Durch Drehen der Mutter wird das Arbeitsende des Dübels nach oben durch die Hülse gezogen, spreizt und verankert sich sicher im Beton, Ziegel oder Block.

CODE NO.

SIZE

DRILL DIA.

SCREW SIZE

LENGTH

FASTENS MATERIAL UP TO (mm)

SH0840

8X40-C

8

M6

40

12

SH1050

10X50-C

10

M6

50

10

SB0840

8X40-O

8

M6

40

12

SB1050

10X50-O

10

M8

50

10

Patent Design für Zeit- und Arbeitsersparnis
Günstige Haltewerte bei geringer Verankerungstiefe
viele geben ein: Stahlankerbolzen, Betondübel m. Rundhaken, Stahlankerbolzen, Betondübel m. Ösenhaken

Stahlkonstruktionen
Handläufe
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Abstandskonstruktionen

Baustoffe

Beton C20/25 bis C50/60, ungerissen
Beton C12/15
Naturstein mit dichtem Gefüge

Bohren Sie das Loch. Die Löcher sollten den angegebenen Durchmesser für den zu verwendenden Dübel haben und mindestens 15mm bis 30mm tiefer als die erwartete Tiefe der Befestigung sein.
Reinigen Sie das Loch, dies ist ein so wichtiger Schritt vor der Installation des Hülsenankers. Es gewährleistet eine ordnungsgemäße Installation und garantiert eine maximale Haltefähigkeit des Ankers.
Setzen Sie den Hülsenanker ein, schlagen Sie mit einem Hammer auf den Anker, bis Mutter und Unterlegscheibe bündig mit der Befestigung sind.
Anziehen, mit einem Schraubenschlüssel für eine Sechskantdrehung verwenden, bis das Montagedrehmoment erreicht ist. Nicht zu fest anziehen, da dies den Befestigungswert beeinflusst.
